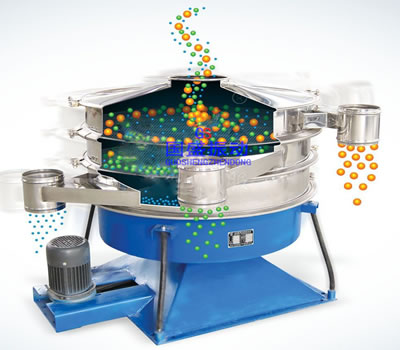

搖擺篩分機簡介
搖擺篩分機的設計是為了滿足大產量、高密度篩分用戶，是特殊設計的一種高效篩分機。而最有效最簡單的篩分是雙眼注視雙手篩分，搖擺篩分機就是對等的機械篩分模擬，與人工篩分相一致，它是目前最有效的模擬人工篩分原理模式（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
搖擺篩分機篩分效果視頻：
搖擺篩分機工作原理：
搖擺篩分機是由普通電機傳動作基本的回轉運動與人工篩分相類似，使物料在篩網上形成水平與拋擲三維翻滾運動，從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。調整擺振體上面的經向角和切向角可改變物料在網面上的運動軌跡。
搖擺篩分機產品特點：
1、高達5倍的單位面積產出；
2、精確到6級分離，篩分效率高達90%-99%；
3、使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞；
4、密閉除塵，操作安全；
5、加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少；
6、噪音低<75分貝。優化重理均衡，地基動態負荷低。

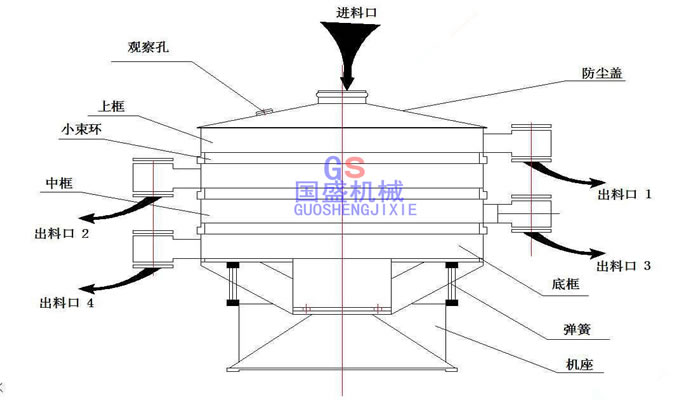

搖擺篩分機產品結構圖：

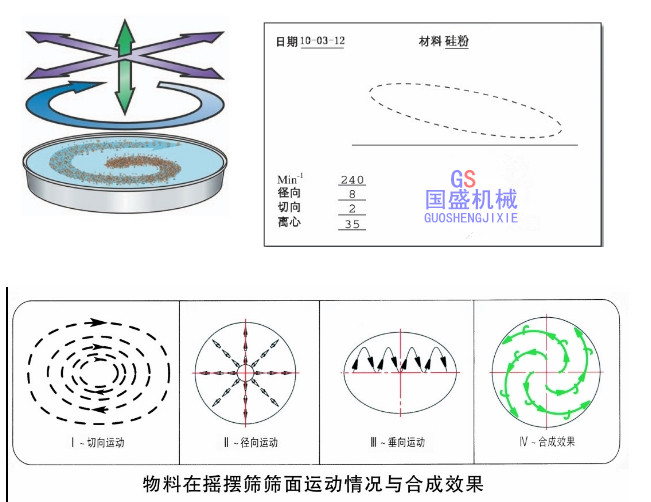

搖擺篩運動物料軌跡：
搖擺篩的設計原理是多層疊加，以曲柄軸驅動實現動態平衡。
在可調整傾角的剛性曲柄軸的驅動作用下，篩體可實現三維空間運動。即在圓周運動的基礎上疊加垂直方向的上下運動，擺動的頻率隨旋轉速度、偏心度、徑向角和切向角調整的大小而變化。
由于這種獨特的設計，由此形成其工作參數的組合可以無窮的多，使得被篩分的顆?；蚍勰┛梢运谕乃俣仍诤Y網層面上呈螺旋漸開運動，達到期望物料滯留在篩網層上的時間。所以說搖擺篩是一款非常經典慣用的篩分、過濾設備。而且他的篩分精度之高，可高達90-99%，這對于機械式篩分來說是比較可喜的，這還源于它是采用的仿人工篩分的原理，將手工篩分動作的“篩”平面圓周運動，和“簸”向上拋物料運動，這兩種運動形式最好的結合在一起，這也突出了另一優點：可使篩分精度、篩分效率、篩網壽命在普通旋振篩的基礎提高到5-10倍?。
搖擺篩篩分過程中它的運動軌跡和篩分曲線我們可通過特定的工具制作出來，下面的圖能很好的反映出搖擺篩工作過程中篩分物料的運動軌跡：

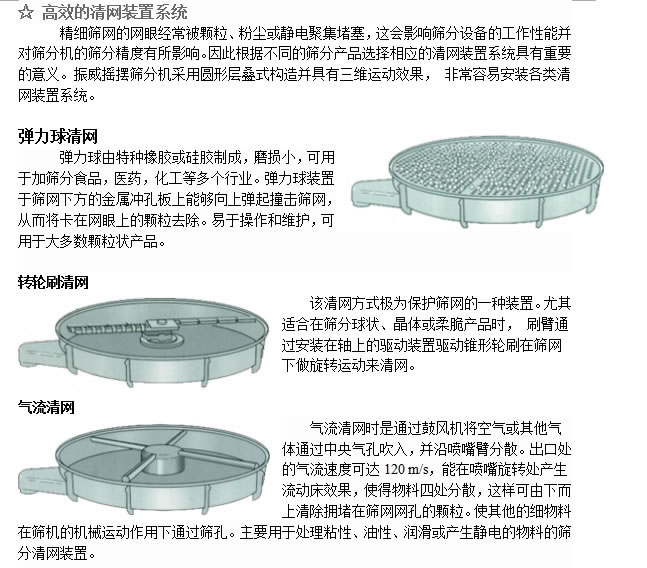

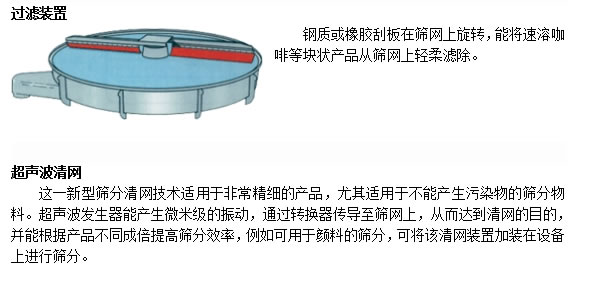

搖擺篩分機清網裝置系統：
搖擺篩分機技術參數：
| 設備型號 | YBS600 | YBS1000 | YBS1200 | YBS1600 | YBS2000 | YBS2200 | YBS2400 | YBS2600 |
| 直徑 | 650 | 1040 | 1200 | 1580 | 1880 | 2150 | 2400 | 2650 |
| 篩分面積(㎡) | 0.29 | 0.76 | 1.1 | 1.8 | 2.6 | 3.46 | 4.33 | 5.3 |
| 空間要求(㎡) | 0.4 | 1.8 | 2.5 | 3.9 | 5.6 | 7.1 | 8.75 | 9.6 |
| 最多篩層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |
| 功率 | 0.25 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 5.5 |
| 清網裝置選裝 | ||||||||
| 硅膠球清網 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |
| 轉筒刷清網 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |
| 超聲波清網 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |
| 過濾附件 | 2層 | 2層 | 2層 | 2層 | 2層 | 2層 | 2層 | 2層 |
| 底座寬度 | 630 | 900 | 1100 | 1340 | 1340 | 1540 | 1740 | 1940 |
| 一層高度 | 830 | 1155 | 1480 | 1480 | 1500 | 1520 | 1570 | 1580 |
| 一層重量 | 140 | 490 | 700 | 980 | 1050 | 1250 | 1690 | 1900 |
| 二層高度 | 960 | 1280 | 1640 | 1640 | 1660 | 1680 | 1700 | 1710 |
| 二層重量 | 155 | 535 | 770 | 1060 | 1140 | 1370 | 1780 | 2000 |
| 三層高度 | 1090 | 1400 | 1800 | 1800 | 1820 | 1840 | 1810 | 1840 |
| 三層重量 | 170 | 580 | 840 | 1140 | 1230 | 1490 | 1870 | 2100 |
| 四層高度 | 1220 | 1525 | 1960 | 1960 | 1980 | 2000 | 1930 | 1970 |
| 四層重量 | 185 | 625 | 910 | 1220 | 1320 | 1610 | 1960 | 2200 |
| 五層高度 | 1350 | 1650 | 2120 | 2120 | 2140 | 2160 | 2050 | 2100 |
| 五層重量 | 200 | 670 | 980 | 1300 | 1410 | 1730 | 2050 | 2300 |
注：可以現場測繪，進行非標設計，滿足特殊要求定制。
搖擺篩分機使用與維護：
1、開機作業首要檢查的就是機體艙內有沒有雜物，也就是說需要清理一切閑雜物品。
2、定期檢查各個部件的螺絲是否上緊。
3、查看電源電機等配件能否正常工作。
4、嚴格按照使用說明來結束作業流程，最好不要改變作業步驟。
5、篩機周邊環境要保證整潔，盡量不要與粉塵有所沾染。
6、篩機四周不要放與其不相干的東西。
適用行業：
化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖鹽業、再生行業。
